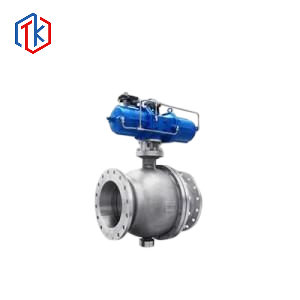

氣動法蘭球閥

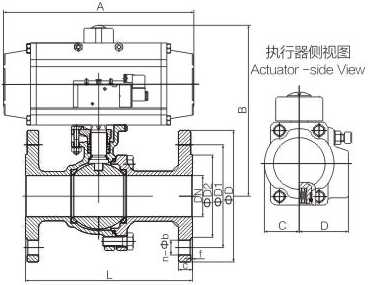

產品結構
主要零件材料
|
材料名稱 |
Q61141F-(16-64)C |
Q61141F-(16-64)P |
Q61141F-(16-64)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cd8Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯(PTFE) |
||
|
填料 |
聚四氟乙烯(PTFE) |
||
主要外形尺寸
PN16
|
DN |
L |
D |
D |
D1 |
D2 |
C |
F |
N-?B |
A |
B |
C |
D |
G |
|||||
| 單作用 | 雙作用 | 單作用 | 雙作用 | 單作用 | 雙作用 | 單作用 | 雙作用 | 單作用 | 雙作用 | |||||||||
|
15 |
130 |
15 |
95 |
65 |
45 |
14 |
2 |
4-?14 |
168 |
155 |
153 |
132 |
36.5 |
29 |
46.5 |
41 |
1/4″ |
1/4″ |
|
20 |
130 |
20 |
105 |
75 |
55 |
14 |
2 |
4-?14 |
168 |
155 |
156 |
138.5 |
36.5 |
29 |
46.5 |
41 |
1/4″ |
1/4″ |
|
25 |
140 |
25 |
115 |
85 |
65 |
14 |
2 |
4-?14 |
168 |
156 |
164 |
148 |
36.5 |
29 |
46.5 |
41 |
1/4″ |
1/4″ |
|
32 |
165 |
32 |
135 |
100 |
78 |
16 |
2 |
4-?18 |
219 |
168 |
193 |
173 |
43 |
36.5 |
52.5 |
46.5 |
1/4″ |
1/4″ |
|
40 |
165 |
38 |
145 |
110 |
85 |
16 |
2 |
4-?18 |
249 |
219 |
214 |
202.5 |
49 |
43 |
56.5 |
52.5 |
1/4″ |
1/4″ |
|
50 |
203 |
50 |
160 |
125 |
100 |
16 |
2 |
4-?18 |
249 |
219 |
221.5 |
209.5 |
49 |
43 |
56.5 |
52.5 |
1/4″ |
1/4″ |
|
65 |
222 |
64 |
180 |
145 |
120 |
18 |
2 |
4-?18 |
274 |
249 |
250 |
335 |
55.5 |
49 |
66.5 |
56.5 |
1/4″ |
1/4″ |
|
80 |
241 |
80 |
195 |
160 |
135 |
20 |
2 |
8-?18 |
355 |
274 |
307 |
266.5 |
69.5 |
55.5 |
80.5 |
66.5 |
1/4″ |
1/4″ |
|
100 |
280 |
100 |
215 |
180 |
155 |
20 |
2 |
8-?18 |
417 |
355 |
346 |
325 |
78.5 |
69.5 |
91 |
80.5 |
1/4″ |
1/4″ |
|
125 |
320 |
125 |
245 |
210 |
185 |
22 |
2 |
8-?18 |
452 |
417 |
462 |
442 |
88 |
97 |
78.5 |
91 |
1/4″ |
1/4″ |
|
150 |
360 |
150 |
285 |
240 |
210 |
22 |
2 |
8-?22 |
540 |
452 |
517 |
492 |
105 |
110 |
88 |
97 |
1/4″ |
1/4″ |
|
200 |
457 |
200 |
340 |
295 |
265 |
24 |
2 |
12-?22 |
585 |
540 |
588.5 |
566 |
116 |
119.5 |
105 |
110 |
1/4″ |
1/4″ |
|
250 |
533 |
250 |
405 |
355 |
320 |
26 |
2 |
12-?26 |
685 |
565 |
666 |
636.5 |
130.5 |
130.5 |
115 |
119.5 |
3/8″ |
1/4″ |
|
300 |
610 |
300 |
450 |
410 |
375 |
28 |
2 |
12-?26 |
743 |
665 |
826.5 |
785 |
147 |
147 |
130.5 |
130.5 |
3/8″ |
3/8″ |
