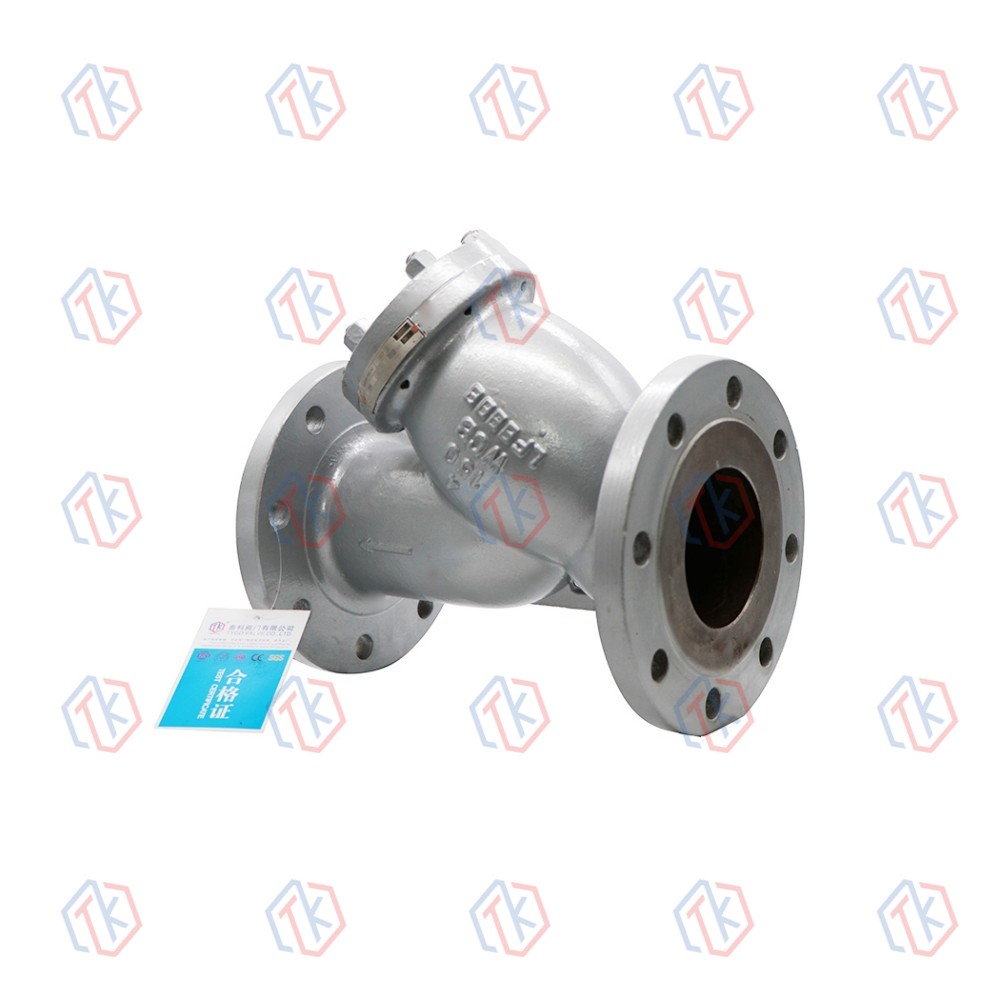

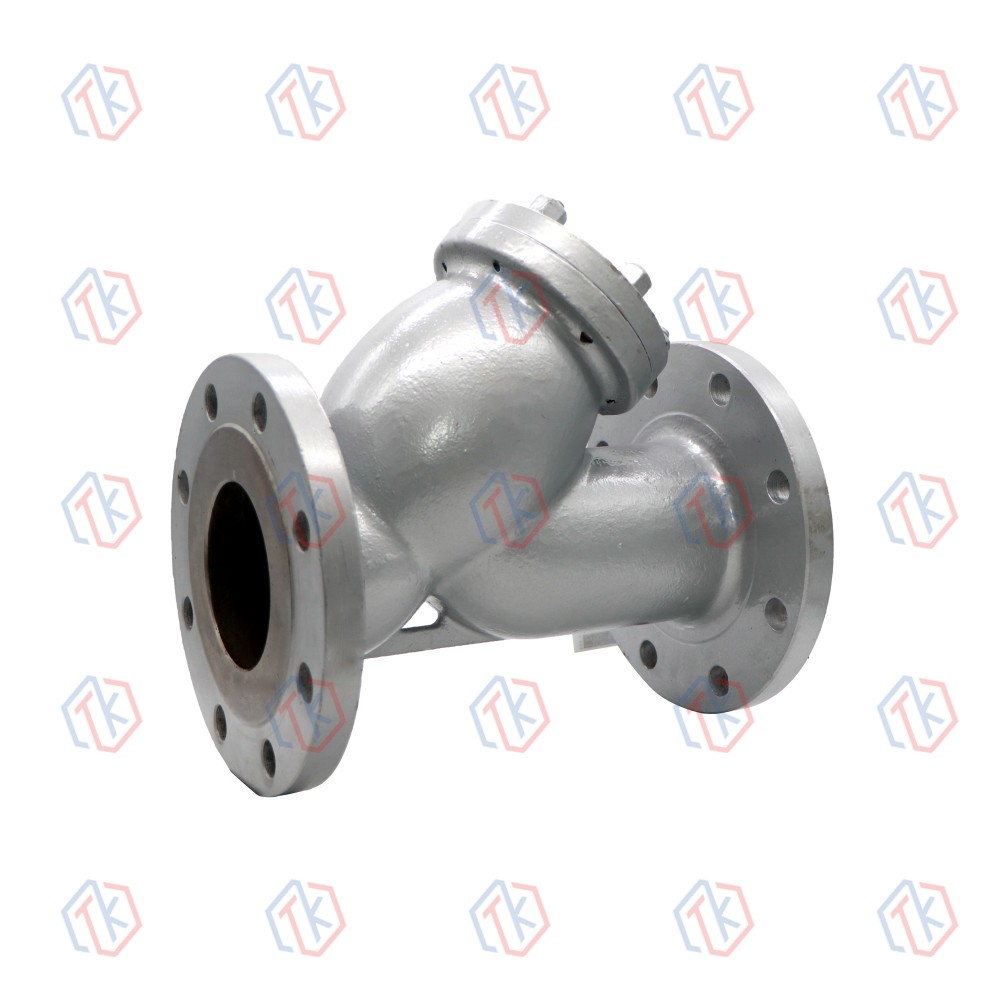

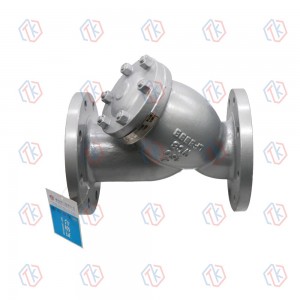

美標、日標法蘭過濾器
產品概述
過濾器是輸送介質管道上不可缺少的一種裝置。 過濾器由閥體、濾網、排污部分組成。待處理的 介質經過過濾器的濾網后，其雜質被阻擋，以此 來保護減壓閥、泄壓閥、定水位閥和水泵等管道 設備，以達到正常運轉。
本公司生產的丫型過濾器可帶有排污口，安裝時 Y型口朝下，管道內雜物會收集到過濾器網內排 污口上，不需拆卸過濾器彳壬何部件來排除污物， 只需打開排污口即可排污。當需要清洗時，只要 將可拆卸的濾網取出，處理后重新裝入即可，因 此，使用維護極為方便。

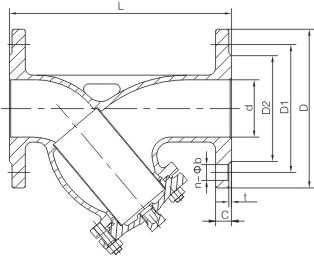

產品結構
主要零件材料
|
材料名稱 |
SY41-(150-300LB)C |
SY41-(150-300LB)P |
SY41-(150-300LB)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti, CF8 |
ZG1Cr18Ni12Mo2Ti, CF8M |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti, CF8 |
ZG1Cr18Ni12Mo2Ti, CF8M |
|
過濾網 |
ICr18Ni9Ti, 304 |
ICd8Ni9Ti, 304 |
1Cr18Ni12Mo2Ti, 316 |
|
墊片 |
聚四氟乙烯/鋼帶石墨纏繞 |
||
主要尺寸和重量
| NPS | CLASS 150 | |||||||
| d | L | D | D1 | D2 | C | t | n-Φb | |
| 1/2″ | 15 | 130 | 90 | 60.3 | 34.9 | 10 | 2 | 4-Φ16 |
| 3/4″ | 20 | 140 | 100 | 69.9 | 42.9 | 11 | 2 | 4-Φ16 |
| 1″ | 25 | 150 | 110 | 79.4 | 50.8 | 12 | 2 | 4-Φ16 |
| 1 1/4″ | 32 | 170 | 115 | 88.9 | 63.5 | 13 | 2 | 4-Φ16 |
| 1 1/2″ | 38 | 200 | 125 | 98.4 | 73 | 15 | 2 | 4-Φ16 |
| 2 | 50 | 220 | 150 | 120.7 | 92.1 | 16 | 2 | 4-Φ19 |
| 2 1/2″ | 64 | 252 | 180 | 139.7 | 104.8 | 18 | 2 | 4-Φ19 |
| 3” | 76 | 280 | 190 | 152.4 | 127 | 19 | 2 | 4-Φ19 |
| 4″ | 100 | 320 | 230 | 190.5 | 157.2 | 24 | 2 | 8-Φ19 |
| 5″ | 125 | 350 | 255 | 215.9 | 185.7 | 24 | 2 | 8-Φ22 |
| 6″ | 150 | 400 | 280 | 241.3 | 215.9 | 26 | 2 | 8-Φ22 |
| 8″ | 200 | 485 | 345 | 298.5 | 269.9 | 29 | 2 | 8-Φ22 |
| 10″ | 250 | 550 | 405 | 362 | 323.8 | 31 | 2 | 12-Φ25 |
| 12″ | 300 | 610 | 485 | 431.8 | 381 | 32 | 2 | 12-Φ25 |
| 14″ | 350 | 680 | 535 | 476.3 | 412.8 | 35.5 | 2 | 12-Φ29 |
| 16″ | 400 | 780 | 595 | 539.8 | 469.9 | 37 | 2 | 16-Φ29 |
| 18″ | 450 | 850 | 635 | 577.9 | 533.4 | 40.1 | 2 | 16-Φ32 |
| 20″ | 500 | 900 | 700 | 635 | 584.2 | 43.3 | 2 | 20-Φ32 |
| NPS | CLASS 300 | |||||||
| d | L | D | D1 | D2 | C | t | n-Φb | |
| 1/2″ | 15 | 125 | 95 | 66.7 | 34.9 | 15 | 2 | 4-Φ16 |
| 3/4″ | 20 | 145 | 115 | 82.6 | 42.9 | 16 | 2 | 4-Φ19 |
| 1″ | 25 | 160 | 125 | 88.9 | 50.8 | 18 | 2 | 4-Φ19 |
| 1 1/4″ | 32 | 180 | 135 | 98.4 | 63.5 | 19 | 2 | 4-Φl9 |
| 1 1/2″ | 38 | 200 | 155 | 114.3 | 73 | 21 | 2 | 4-Φ22 |
| 2″ | 50 | 270 | 165 | 127 | 92.1 | 23 | 2 | 8-Φ19 |
| 2 1/2″ | 64 | 300 | 190 | 149.2 | 104.8 | 26 | 2 | 8-Φ22 |
| 3″ | 76 | 320 | 210 | 168.3 | 127 | 29 | 2 | 8-Φ22 |
| 4″ | 100 | 360 | 255 | 200 | 157.2 | 32 | 2 | 8-Φ22 |
| 6″ | 150 | 445 | 320 | 269.9 | 215.9 | 37 | 2 | 12-Φ22 |
| 8″ | 200 | 590 | 380 | 330.2 | 269.9 | 42 | 2 | 12-Φ25 |
| 10″ | 250 | 615 | 445 | 387.4 | 323.8 | 48 | 2 | 16-Φ29 |
| 12″ | 300 | 820 | 520 | 450.8 | 381 | 51.5 | 2 | 16-Φ32 |
| 14″ | 350 | 750 | 585 | 514.4 | 412.8 | 54.5 | 2 | 20-Φ32 |
| 16″ | 400 | 850 | 650 | 571.5 | 469.9 | 57.5 | 2 | 20-Φ35 |
| DN | 10K | |||||||
| d | L | D | D1 | D2 | C | t | n-Φb | |
| 15A | 15 | 130 | 95 | 70 | 51 | 12 | 1 | 4-Φ15 |
| 20A | 20 | 140 | 100 | 75 | 56 | 14 | 1 | 4-Φ15 |
| 25A | 25 | 150 | 125 | 90 | 67 | 14 | 1 | 4-Φ19 |
| 32A | 32 | 170 | 135 | 100 | 76 | 16 | 2 | 4-Φ19 |
| 40A | 38 | 200 | 140 | 105 | 81 | 16 | 2 | 4-Φ19 |
| 50A | 50 | 220 | 155 | 120 | 96 | 16 | 2 | 4-Φ19 |
| 65A | 64 | 252 | 175 | 140 | 116 | 18 | 2 | 4-Φ19 |
| 80A | 76 | 280 | 185 | 150 | 126 | 18 | 2 | 8-Φ19 |
| 100A | 100 | 320 | 210 | 175 | 151 | 18 | 2 | 8-Φ19 |
| 125A | 125 | 350 | 250 | 210 | 182 | 20 | 2 | 8-Φ23 |
| 150A | 150 | 400 | 280 | 240 | 212 | 22 | 2 | 8-Φ23 |
| 200A | 200 | 485 | 330 | 290 | 262 | 22 | 2 | 12-Φ23 |
| 250A | 250 | 550 | 400 | 355 | 324 | 24 | 2 | 12-Φ25 |
| 300A | 300 | 610 | 445 | 400 | 368 | 24 | 3 | 16-Φ25 |
| 350A | 350 | 680 | 490 | 445 | 413 | 26 | 3 | 16-Φ25 |
| 400A | 400 | 780 | 560 | 510 | 475 | 28 | 3 | 16-Φ27 |
| 450A | 450 | 850 | 620 | 565 | 530 | 30 | 3 | 20-Φ27 |
| 500A | 500 | 900 | 675 | 620 | 585 | 30 | 3 | 20-Φ27 |
| DN | 20K | |||||||
| d | L | D | D1 | D2 | c | t | n-Φb | |
| 15A | 15 | 125 | 95 | 70 | 51 | 14 | 1 | 4-Φ15 |
| 20A | 20 | 145 | 100 | 75 | 56 | 16 | 1 | 4-Φ15 |
| 25A | 25 | 160 | 125 | 90 | 67 | 16 | 1 | 4-Φ19 |
| 32A | 32 | 180 | 135 | 100 | 76 | 18 | 2 | 4-Φ19 |
| 40A | 38 | 200 | 140 | 105 | 81 | 18 | 2 | 4-Φ19 |
| 50A | 50 | 270 | 155 | 120 | 96 | 18 | 2 | 8-Φ19 |
| 65A | 64 | 300 | 175 | 140 | 116 | 20 | 2 | 8-Φ19 |
| 80A | 76 | 320 | 200 | 160 | 132 | 22 | 2 | 8-Φ23 |
| 100A | 100 | 360 | 225 | 185 | 160 | 24 | 2 | 8-Φ23 |
| 150A | 150 | 445 | 305 | 260 | 230 | 28 | 2 | 12-Φ25 |
| 200A | 200 | 590 | 350 | 305 | 275 | 30 | 2 | 12-Φ25 |
| 250A | 250 | 615 | 430 | 380 | 345 | 34 | 2 | 12-Φ27 |
| 300A | 300 | 820 | 480 | 430 | 395 | 36 | 3 | 16-Φ27 |
| 350A | 350 | 750 | 540 | 480 | 440 | 40 | 3 | 16-Φ33 |
| 400A | 400 | 850 | 605 | 540 | 495 | 46 | 3 | 16-Φ33 |
