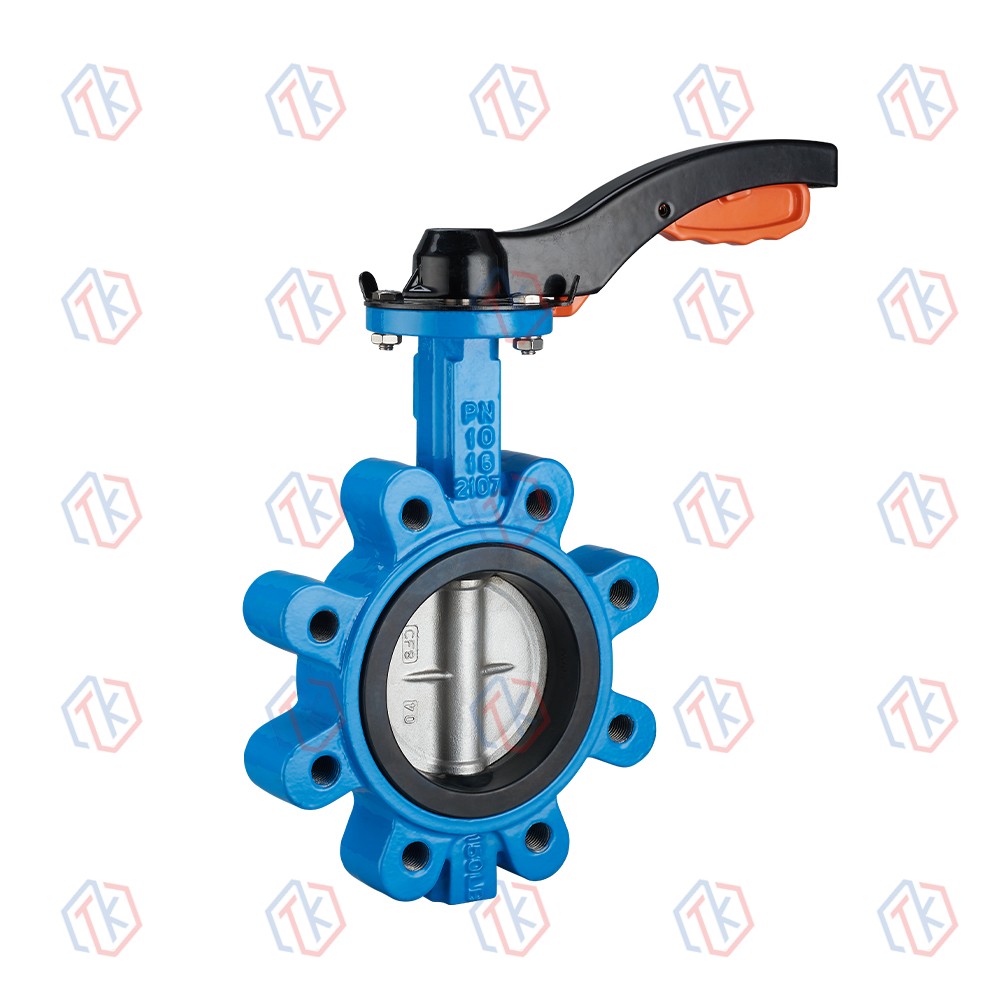

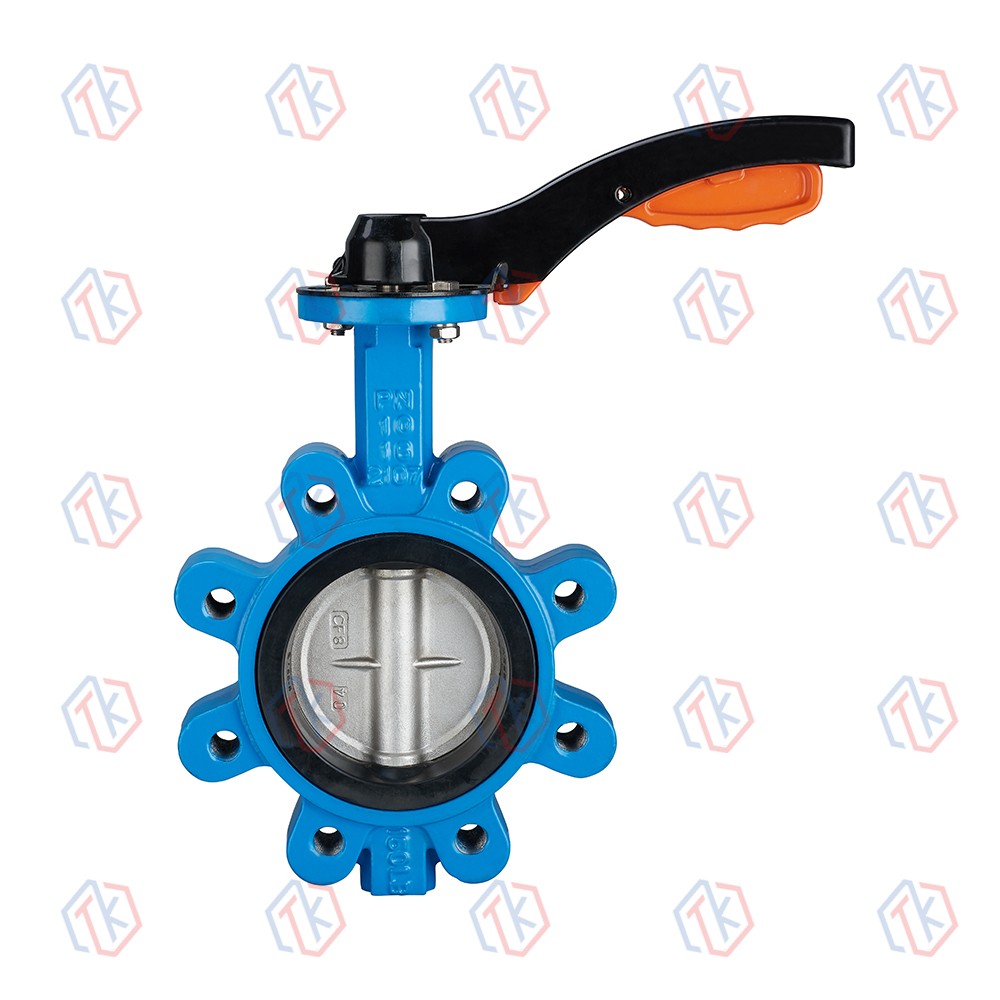

支耳式蝶閥
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |
產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA(chǔ) |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
相關產品
-
不銹鋼手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 ...
-
