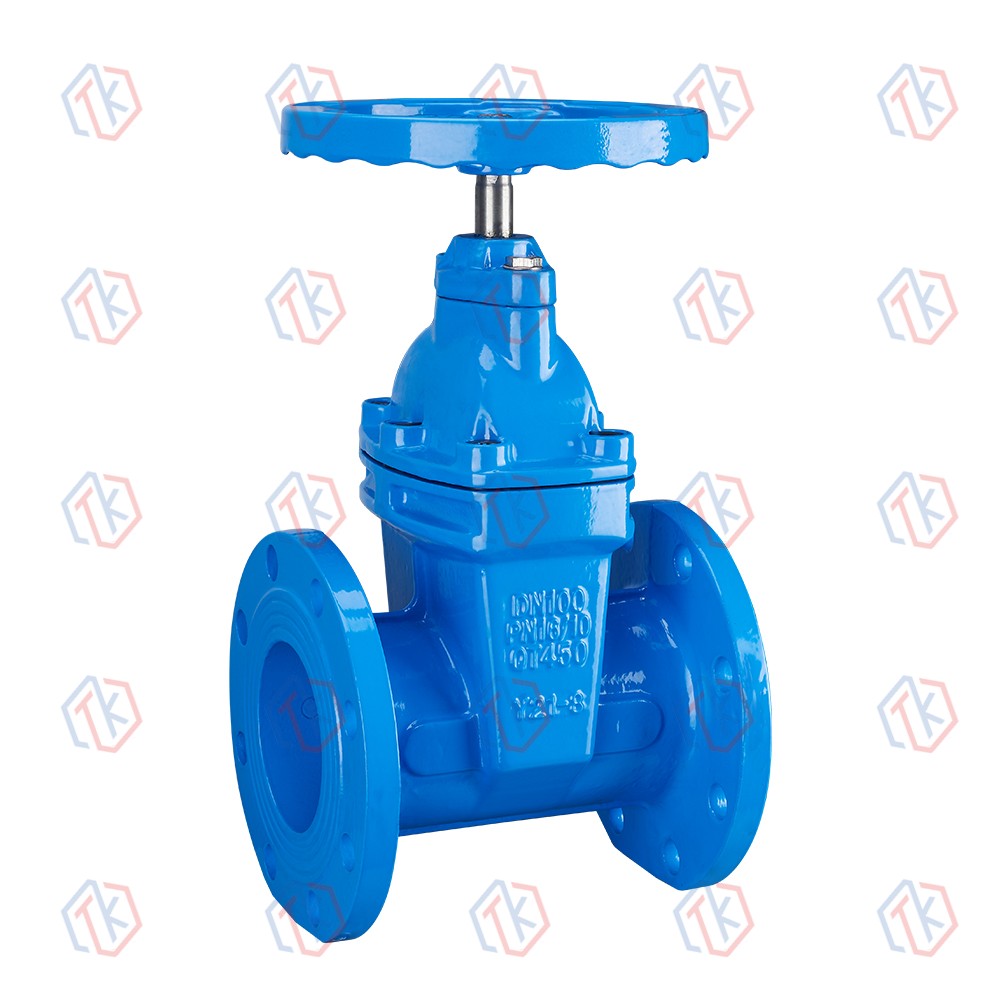

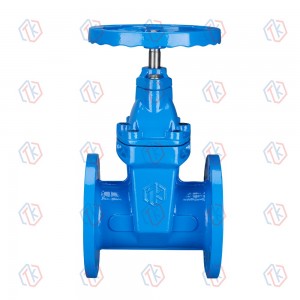

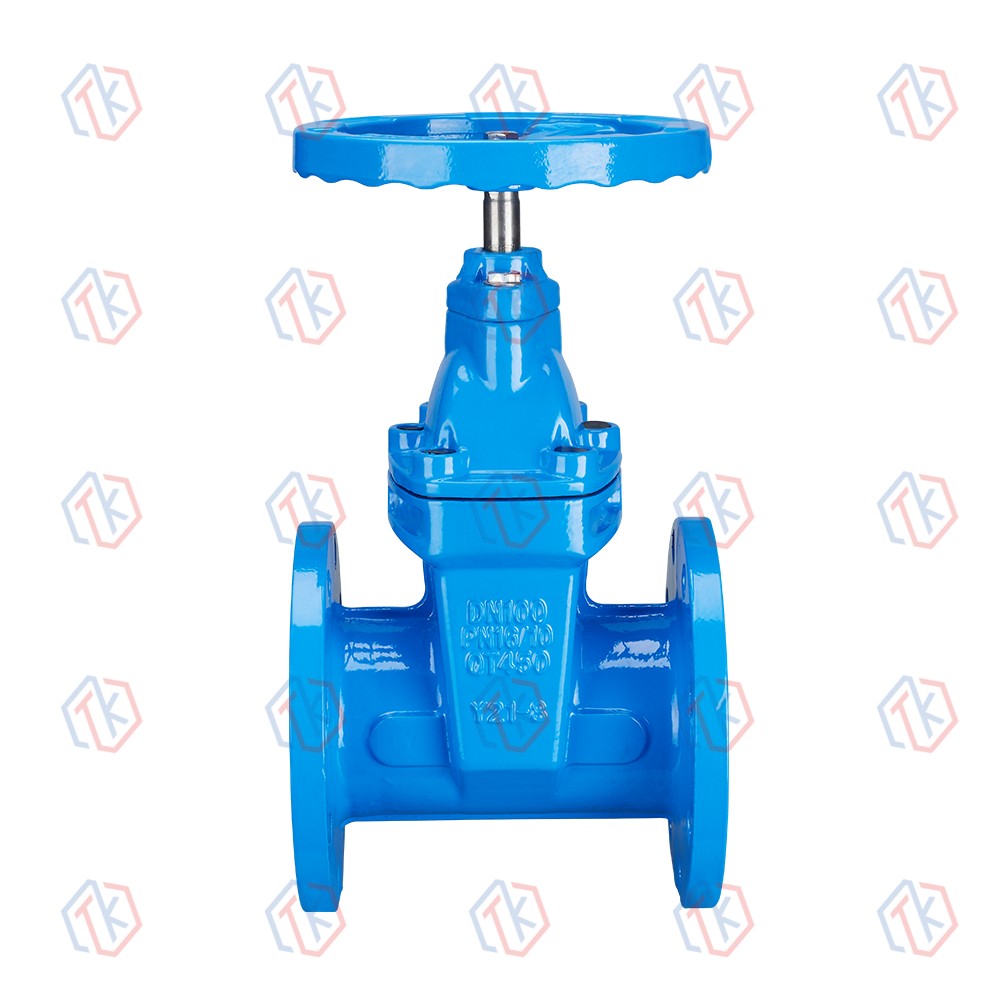

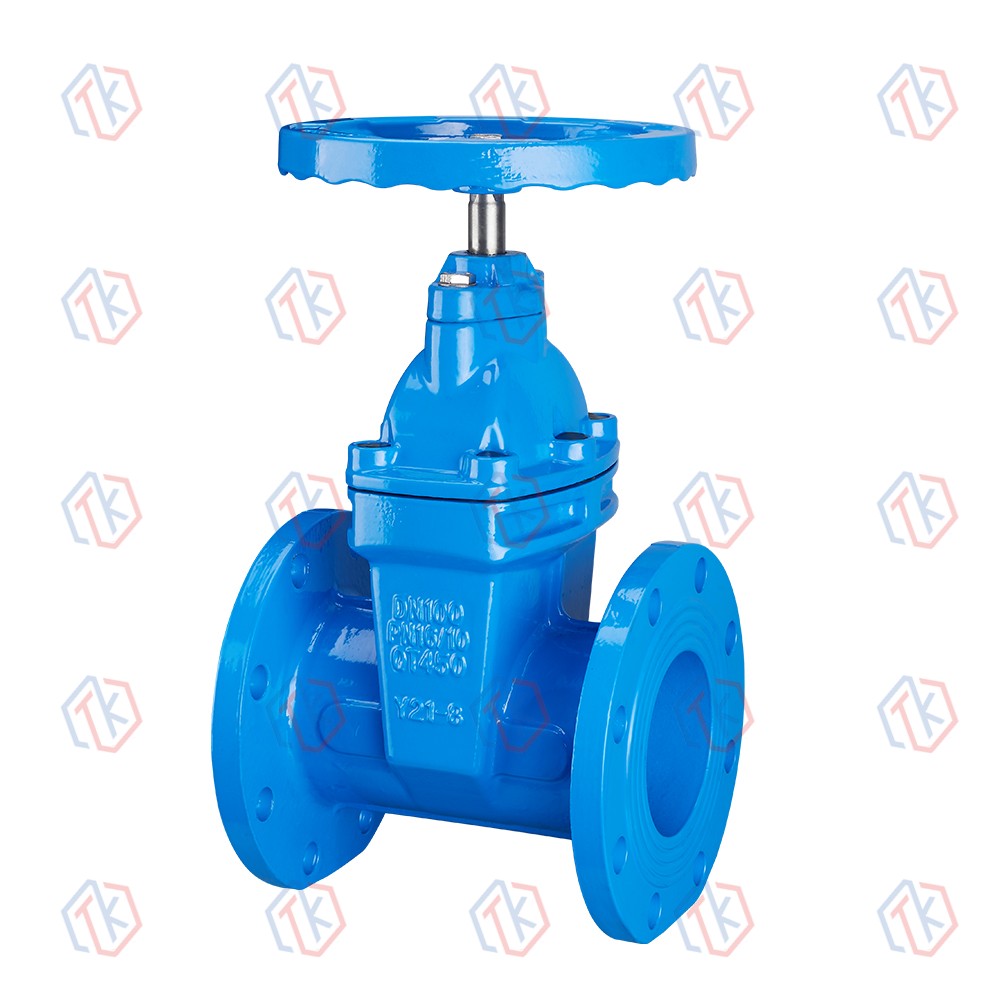

暗桿閘閥
產品應用
適用于生活用水、給排水系統、污水處理系統、化工流體輸送等系統。
典型應用行業有∶水廠及水源工程，環境保護，市政設施，電力及公用事業，建筑行業，鋼鐵、治金，造紙行業等。
產品特點
1、全通徑流道，閥門全開時閘板完全升離流道，流體阻力最小;
2、質流動方向不受限制;
3、全包膠閘板，閥板材質與介質零接觸，密封性能良好;
4、無毒防腐涂裝，閥門內外表面均采用無毒環氧靜電噴涂;
5、型式操作多樣，可用手輪、電動、氣動等裝置操作。

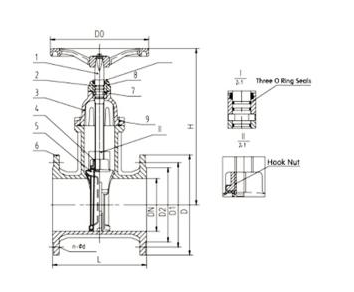

產品結構
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
|
|
DO |
160 |
160 |
200 |
200 |
225 |
280 |
330 |
385 |
385 |
450 |
450 |
520 |
620 |
458 |
458 |
458 |
|
|
Non-Rising Stem |
?????? Hmax |
198 |
225 |
293 |
303 |
340 |
417 |
515 |
621 |
710 |
869 |
923 |
1169 |
1554 |
1856 |
2176 |
2598 |
|
350 |
406 |
520 |
568 |
640 |
755 |
960 |
1150 |
1300 |
1559 |
1704 |
1878 |
2176 |
2568 |
2895 |
3446 |
||
主要部分材料
|
NO. |
名稱 |
材質 |
連接標準 .GB12238 .BS 5155 .AWWA |
|
1 |
閥桿 |
SS |
|
|
2 |
O型圈 |
丁腈橡膠 |
|
|
3 |
閥蓋 |
球墨鑄鐵 |
|
|
4 |
閥桿螺母 |
銅合金 |
|
|
5 |
閘板 |
球墨鑄鐵包覆橡膠 |
|
|
6 |
閥體 |
球墨鑄鐵 |
|
|
7 |
環 |
銅合金 |
|
|
8 |
密封壓蓋 |
? ? ? ? ? ? ? ? ? ?銅合金/球墨鑄鐵 | |
|
9 |
支架 |
球墨鑄鐵 |
相關產品
-

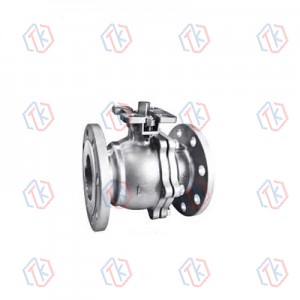

日標浮動式法蘭球閥
產品概覽 日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力?。蝗諛饲蜷y本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB、A105 CF8、CF3 CF8M、CF3M 閥蓋 WCB、...
-

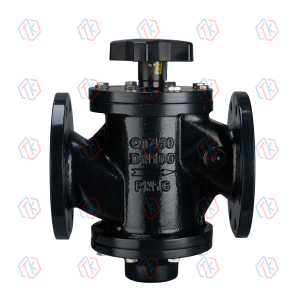

壓差動態平衡閥
產品特點 1、能使系統流量自動平衡在要求等設定值。 2、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服”冷熱不均”。 3、能有效地克服”大流量，小溫差”的不良運行方式，提高系統能效，實現經濟運行。 產品設計選型 1、一般在管網大大分支點，熱入口，室內立管皆應設計、安裝動態平衡閥，以提高系統調節性能。 2、選用時可參考（主要外型尺寸及性能參數表）和（自力式平衡閥選型圖），設計流量應選在圖中大涂黑部分。 3、壓差流量平衡閥可安裝在供水管上，也可安裝在回水管上。當系統...
-

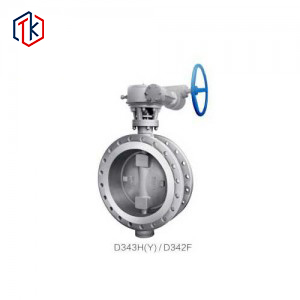

國標法蘭、對夾蝶閥(金屬密封、四氟密封)
產品概述 蝶閥是用圓盤形關閉件轉動90°來啟閉閥門的一種旋轉閥。蝶閥具有結構 緊湊、重量輕、占據空間位置小，阻力相對小，啟閉迅速等優點。蝶閥作 為一種用來實現管路系統通斷及流量控制的閥門，是近十幾年來發展迅速 的閥門品種之一。 本公司生產的蝶閥除了傳統的中線結構以外，還有一種采用比較先進的三 偏心金屬硬密封結構，閥體和閥座為連體構件，閥座密封表面層堆焊耐 溫、耐蝕合金材料。多層軟疊式密封面固定在蝶板上，這種蝶閥與傳統蝶 閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩 增大來未曜密封，提...
-
不銹鋼手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 ...
-
消聲止回閥
特性： 1、閥瓣呈圓盤狀， 繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力小，防止介質停止流動或倒流時，減弱水力沖擊。 2、快速關閉，并有效消除水錘，關閉無雜訊。 3、當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。 4、結構簡單， 能安裝在水準管道上， 密封性較好。 5、閥瓣沿著閥體中心線滑動的閥門。 它的體積小，重量較輕，加工工藝性好，流體阻力系數比旋啟式止回閥略大。 6、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥...
-

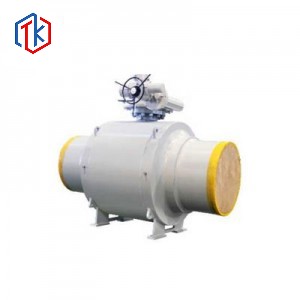

全焊接球閥
